Фасадна система Вент

Система окачена вентилируема фасада

вент фасади

  1. Облицовъчни плоскости
  2. Вентилационен канал (просвет)
  3. Носеща подсистема
  4. Фасаден анкер с широка плоска глава
  5. Плочи от каменна вата
  6. Носеща/самоносеща част от стената (тухла, “леки” блокчета с плътност не по-ниска от 800 кг/м3, монолитен стоманобетон

Област на приложение:

приложение на Вент фасадиФасадната система Вент е разрешена в строителството на сгради с всички степени на огнеустойчивост и всички класове конструктивна и функционална пожарна опастност с височина до 75 м.

Цветови решения:

color_vent

Описание и преимущества на системата:

фасадна система Вент

Срок на безаварийна работа – до 60 години взависимост от материалите в подсистемата

Отличителна особеност на фасадна система Вент е в това, че конструкцията има защитно-декоративен екран, отделен от системата с вентилационен канал (просвет). Поради това топлоизолационният слой се поддържа винаги сух и не се излага на разрушителното въздействие на атмосферните валежи и UV – излъчване.

Благодарение на отсъствието на „мокри” процеси монтажните работи не са сезонно ограничени

За топлоизолационен слой на фасадата използват твърди хидрофобизирани топлоизолационни плочи ТЕХНОВЕНТ със синтетично свързващо вещество. Този вид топлоизолация е екологично чист, негорим (НГ), притежава високи топлоизолационни способности и не променя своите свойства с течение на времето. А за сметка на високата си паропроницаемост позволява извеждането на излишната влага от помещението. Топлоизолацията може да се полага в един или в два слоя, при това всеки слой за закрепя с дюбели.

Системата не изисква използването на ветрозащитно фолио

Варианти на комбинации на топлоизолация:

  • Полагане в един слой;
  • Полагане в два слоя;

Специалната конструкция на подсистемата компенсира неравностите на стената, гарантира винаги идеално равна повърхност на стената

На поставени конзоли, след закрепване на топлоизолационните плочи, се монтират носещи профили. За сметка на подвижната част на носещата конзола и особеното закрепване на носещия профил, системата нивелира неравностите на стените и приема строго вертикално положение.

Механичното закрепване на облицовката позволява лесно да се подменят панелите с нови при повреждането им

Високите декоративни характеристи на системата са възможни, благодарение на използването на различни материали в облицовъчния екран:

  • Плочи от керамогранит;
  • Фиброциментови плочи;
  • Алуминиеви композитни панели.

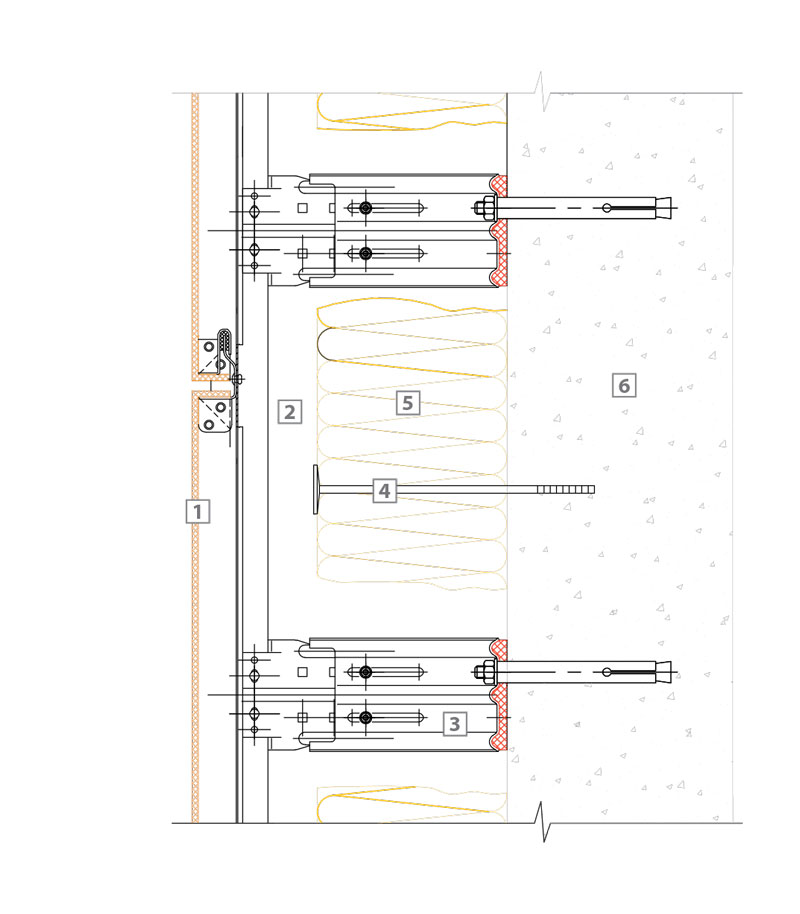

Спецификация към системата Вент:

спецификация Вент фасада

Компоненти на системата:

  1. Облицовъчни плоскости
  2. Вентилационен канал (просвет)
  3. Носеща подсистема
  4. Фасаден анкер с широка плоска глава
  5. Плочи от каменна вата
  6. Носеща/самоносеща част от стената (тухла, “леки” блокчета с плътност не по-ниска от 800 кг/м3, монолитен стоманобетон

Технически решения:

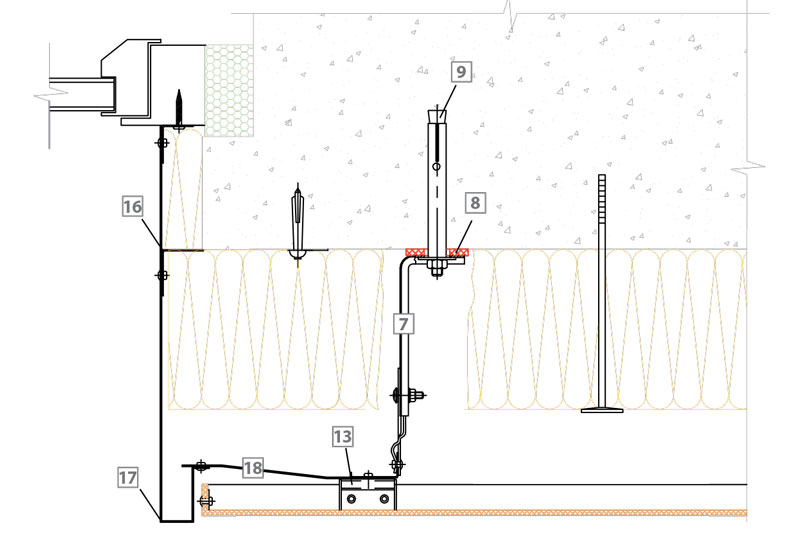

технически решения Вент фасадаВъншната топлоизолация на откосите предотвратява измръзването на зоните на присъединяване на прозоречните блокове.

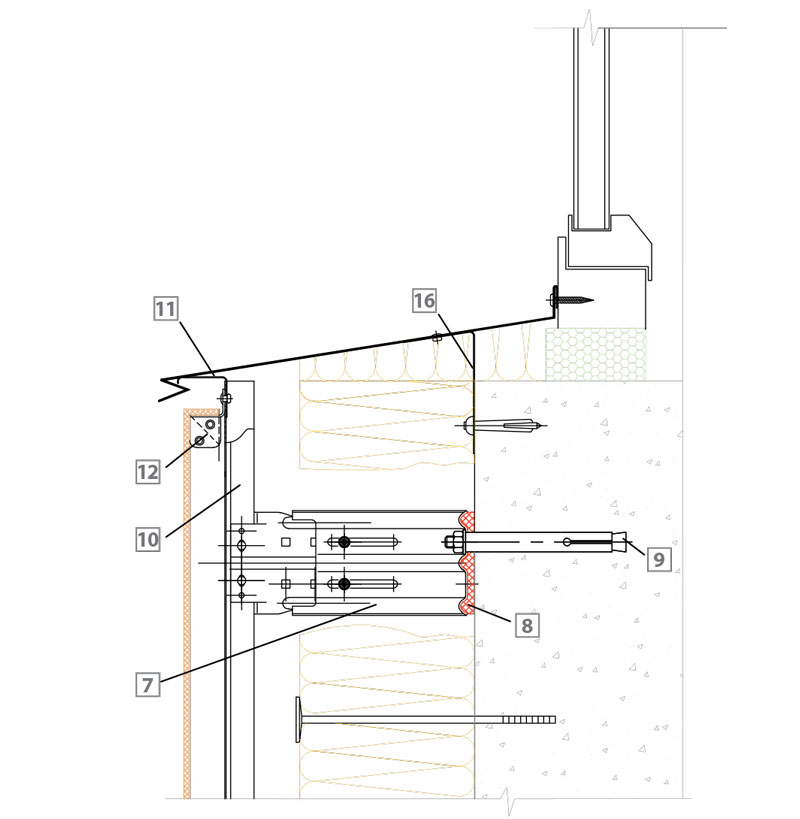

технически решения Вент фасадаЗа предотвратяване разпространението на пожар от вътрешните помещения около отворите се поставят противопожарни отсечки.

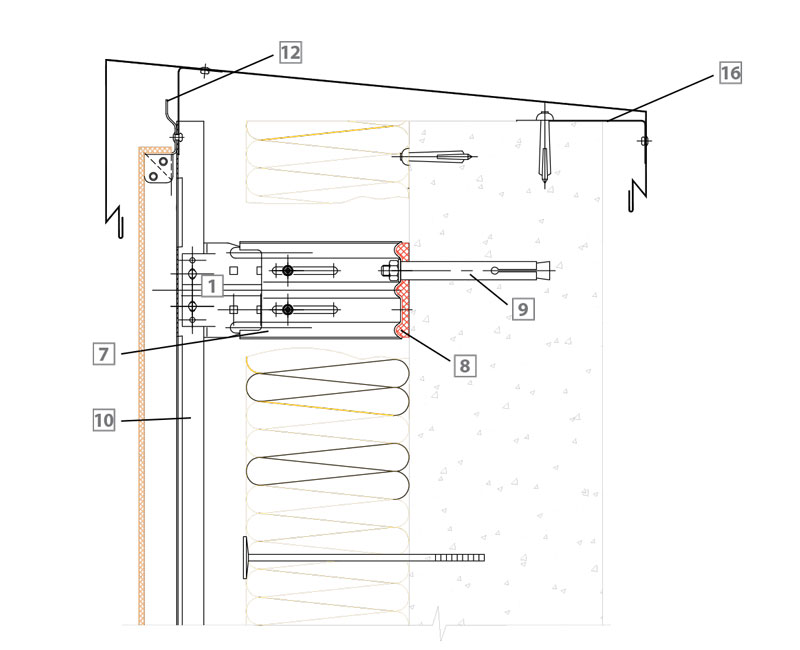

технически решения Вент фасадаНаклонът на „полата” (обшивка) осъществява отвеждането на дъждовната водата от фасадата. Притивопожарните отсечки не само крепят „полата” на парапета, но и предотвратяват разпространението на покривен пожар на фасадата.

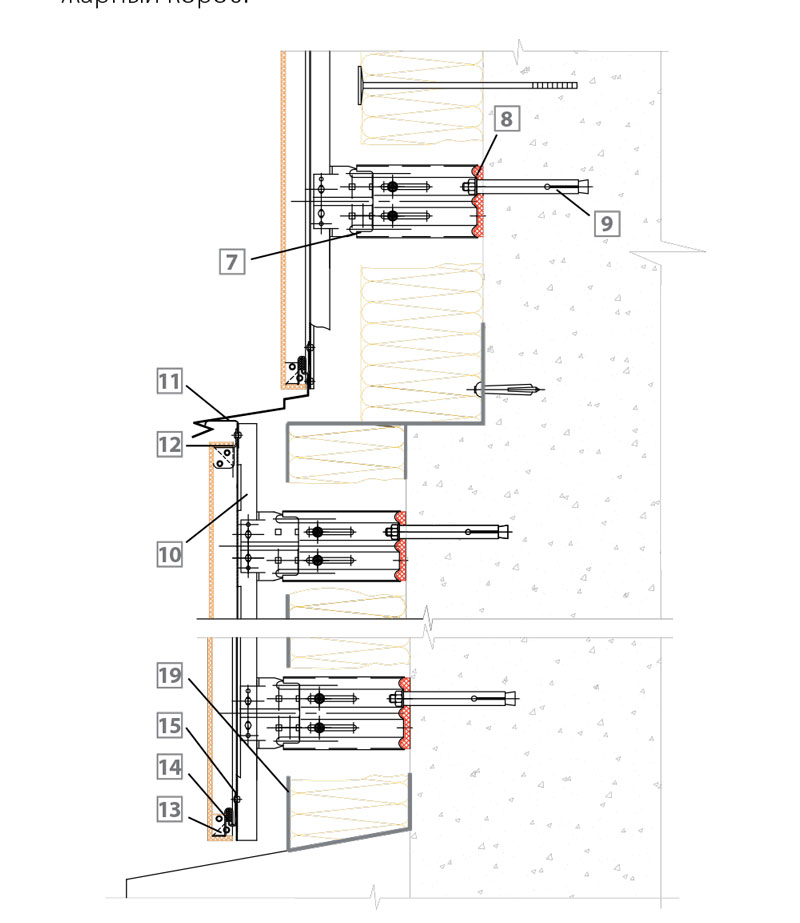

технически решения Вент фасадаТоплоизолационният слой на цокълната част трябва да бъде защитен от преовлажняване със супер дифузно фолио. Възможните значителни издадености на носещата конструкция се компенсират със система от „поли” (обшивки).

Компоненти на техническите решения:

  1. Облицовъчни плоскости
  2. Вентилационен канал (просвет)
  3. Носеща подсистема
  4. Фасаден анкер с широка плоска глава
  5. Плочи от каменна вата
  6. Носеща/самоносеща част от стената (тухла, “леки” блокчета с плътност не по-ниска от 800 кг/м3, монолитен стоманобетон
  7. Конзола носеща с подвижна планка
  8. Подложка под конзолата (термомост)
  9. Анкерен болт М10 с гайка или Фасаден дюбел
  10. Профил носещ Т-образный
  11. Профил носещ Г-образный
  12. Закрепящ касетата елемент горен
  13. Закрепящ касетата елемент долен
  14. Подложка на закрепящия касетата елемент
  15. Закрепящ касетата елемент начален
  16. Планка (отсечка) противопожарна
  17. Елемент на прозоречния откос хоризонтален НОг-1
  18. Елемент на прозоречния откос вертикален Нов-1
  19. Супер дифузно фолио
