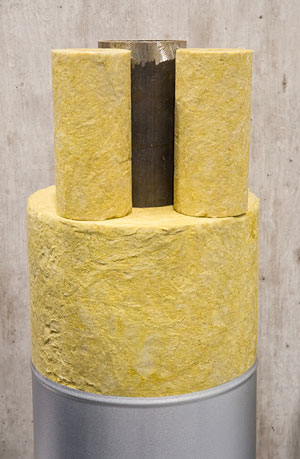

Тръбна изолация

Сподели:

Описание на продукта:

  • неорганичен продукт, произведен от базалтови минерални влакна;
  • открита структура от фини влакна;
  • химически неутрален продукт, без корозионно действие върху металите, с които контактува;
  • отличен шумо- и топлоизолатор;
  • негорим материал;
  • огнеустойчив материал;
  • висока стабилност на размерите;
  • лесен монтаж и рязане;
  • устойчив на влага, плесени и микроорганизми, гризачи и др.
  • С различни защитни покрития – алуминиево фолио със стъкломрежа; еднослойно фолио Изогенопак без UV защита; трислойно фолио Изогенотек с UV защита за открит монтаж.
  • опаковка: кашони велпапе;
  • област на приложение: изолиране на външни и вътрешни тръбопроводи.

tube

Технически показатели
Плътност 80-85 kg/m3
Клас на горимост (DIN 4102) A1 (негорим)
Температура на топене >1000°С
Максимална температура на използване 250°С
Устойчивост на минерални киселини (HCl 20%, 10 min) около 85%
Специфичен топлинен капацитет 0.084
Коефициент на топлопроводимост в зависимост от температурата
°С 50 100 150 200 250 300
W/mK 0,035 0,042 0,050 0,060 0,074 0,091

Препоръчителни минимални дебелини на тръбна изолация от каменна минерална вата за топлопроводи и паропроводи

На открито:

Дебелината на изолацията е калкулирана, при следните предполагаеми условия:

  • Повърхностна температура на изолационния слой – до 55°С;
  • Температура на заобикалящата среда – до -18°С;
  • Максимални температурни загуби за м2 от повърхността – до 120 W/m2;

maket

На закрито:

Дебелината на изолацията е калкулирана, при следните предполагаеми условия:

  • Повърхностна температура на изолационния слой – до 55°С;
  • Температура на заобикалящата среда – около 25°С;
  • Максимални температурни загуби за м2 от повърхността – до 135 W/m2;

trybi

Тръбни покрития от минерална вата за изолация на прави участъци по тръбопроводи

Необходими материали и уреди
  • мека поцинкована тел за свързване на незащитеното термоизолационо тръбно покритие;
  • алуминиева ламарина за защита на термоизолационното тръбно покритие;
  • шаблон за рязане на сегменти, извивки и разклонения;
  • нож, метър.

trybi

Поставяне

Термоизолационното покритие има фабричен надлъжен разрез, който се отваря (сн. 1.1) и покритието се поставя да обхване тръбата (сн. 1.2), притиска се и около него се намотава поцинкованата тел (сн. 1.3), така че разрезът да е плътно затворен.

Колената и останалите извити части от термоизолационните тръбни покрития се разкрояват и разрязват с остър нож, поставен в шаблон, след което внимателно обхващат извитите части на тръбата. Така изработените участъци от тръбните изолации се покриват с алуминиева ламарина
(сн. 1.4). Краищата на термоизолационните тръбни покрития се покриват с подходящи розетки.

mv-11

mv-12

mv-13

mv-14

Тръбни покрития от минерална вата, облепени с армирано алуминиево фолио за изолация на прави участъци по тръбопроводи:

Необходими материали и уреди
  • самозалепваща алуминева лепенка с ширина 50 mm за слепване на местата на свързване на термоизолационните покрития, сегменти, извивки и разклонения;
  • шаблон за рязане на сегменти, извивки и разклонения;
  • нож, ножици, метър.

trybi-al

Поставяне

Термоизолационното тръбно покритие е фабрично защитено с армирано алуминиево фолио и има надлъжен разрез със застъпване, върху което е прикрепена самозалепваща се лента (сн. 2.3).

Има фабрично изработен надлъжен разрез, който се разтваря и покритието обхваща тръбата.

От самозалепващата лепенка махаме защитната й лента, притискаме разреза и я залепваме (сн. 2.4). Напречните места на свързване покриваме със самозалепващата алуминиева лепенка с ширина 50 mm (сн. 2.5). Извивките (вкл. колена), Т-образните и другите видове разклонения от тръбните покрития се разкрояват и разрязват с остър нож в шаблон за рязане (сн. 2.1), след което се поставят върху извитите части на тръбата. Разрезите на сегментите се залепват със самозалепващата се алуминиева лепенка (сн. 2.2, 2.6, 2.7 и 2.8). Краищата се покриват с подходящи розетки.

mv-21

mv-22

mv-23

mv-24

mv-25

mv-26

mv-27

mv-28

Колена от минерална вата с различни размери и различни радиуси на закръгляне от норма 3 до норма 5.

koliano-kv-1

koliano-kv-2

koliano-kv-3

koliano-scheme
